Main courante de câble
Vionta Cable Handrail est une solution de garde-corps haut de gamme conçue pour les applications résidentielles et commerciales modernes. Fabriqué avec des matériaux durables et résistants à la corrosion, il offre une apparence élégante, des performances de sécurité fiables et une longue durée de vie. Adaptés aux terrasses, escaliers, balcons, patios et projets architecturaux, nous fournissons des spécifications personnalisables, un approvisionnement direct en usine et un support OEM/ODM pour répondre aux diverses exigences des projets et des ventes en gros.
Main courante en câble ou balustrade en câble : comprendre la différence
Les deux termes sont liés mais décrivent des produits différents avec des fonctions et des exigences de code différentes.
| Fonctionnalité | Main courante de câble | Balustrade de câble |
| Fonction principale | Main courante à saisir pour les utilisateurs d'escaliers et de rampes | Système de garde pour périmètre de terrasse, balcon ou mezzanine |
| Traverse supérieure | Essentiel - doit être compréhensible par code | Peut être uniquement structurel (pas toujours compréhensible) |
| Référence du code clé | Dispositions relatives aux mains courantes IRC R311.7.8, IBC 1014, AS 1657 | Dispositions de garde IRC R312, IBC 1015, AS 1657 |
| Applications typiques | Escaliers (intérieurs et extérieurs), rampes, balustrades d'escaliers mécaniques | Bords de terrasse, périmètres de balcons, toits-terrasses, mezzanines |
| Profilé de rail supérieur | Tube rond Ø 32–51 mm (plage de préhension) ou couronnement en bois | Barre plate, tube carré ou tube rond — forme structurelle uniquement |
Lors de la spécification d'une main courante en câble pour un escalier, l'exigence de préhension du rail supérieur n'est pas négociable dans la plupart des codes résidentiels et commerciaux. Vionta Metal conçoit des assemblages de mains courantes avec cette exigence de conformité comme point de départ.
Qu'est-ce qu'une main courante en câble ?

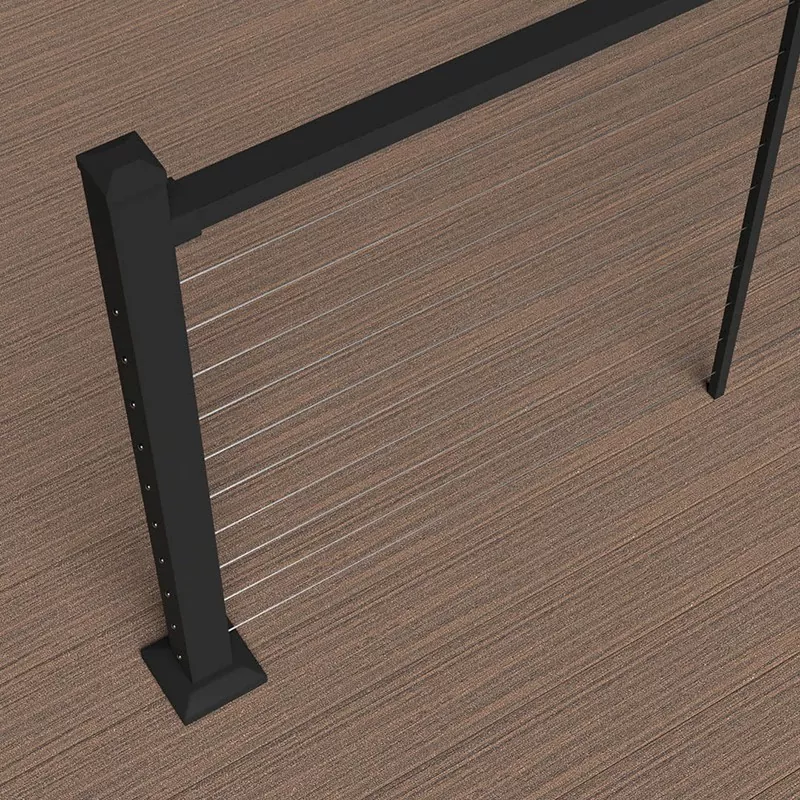

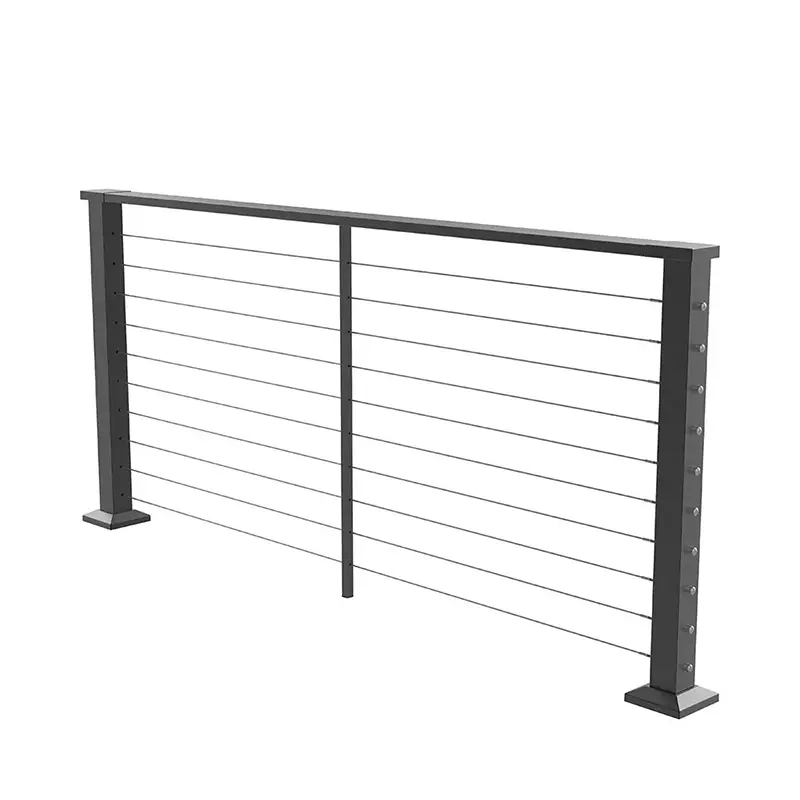

Une main courante en câble est un ensemble de garde-corps dans lequel des câbles horizontaux en acier inoxydable assurent le remplissage entre les poteaux structurels, avec un rail supérieur continu et saisissant passant au-dessus d'eux. Le remplissage par câble remplace les balustres ou panneaux solides traditionnels, préservant les lignes de visibilité tout en répondant aux exigences de sécurité structurelle d'un système de garde-corps ou de main courante conforme au code.
Le rail supérieur est l’élément déterminant. Il doit être continu, à la bonne hauteur et offrir une section transversale saisissable qui permet aux utilisateurs de maintenir le contact lorsqu'ils traversent des escaliers ou des rampes. Vionta Metal fournit des rails supérieurs en tube rond en acier inoxydable (la spécification la plus courante) et en canal recouvert de bois (pour les applications où une surface de préhension plus chaude est requise).
Possibilités matérielles
Tous les câbles, poteaux et raccords sont fournis en acier inoxydable 304 ou 316. La qualité appropriée dépend de l'environnement d'installation :
| Propriété | Acier inoxydable 304 | Acier inoxydable 316 |
| Teneur en molybdène | Aucun | 2 à 3 % (clé pour la résistance aux chlorures) |
| Résistance à la corrosion | Bon – environnements intérieurs et abrités | Excellent – côtier, marin, adjacent à la piscine |
| Utilisation recommandée | Escaliers intérieurs, escaliers extérieurs abrités, commercial urbain | Escaliers côtiers, terrasses au bord de l'eau, abords de piscine |
| Coût relatif | Inférieur | Plus élevé (environ 20 à 30 % de prime) |
Spécifiez la même qualité pour les câbles, les poteaux, les raccords et le tube du rail supérieur afin d'éviter la corrosion galvanique entre des métaux différents.
Spécifications techniques
| Paramètre | Détail |
| Matériau du câble | Inox 304 ou 316 (précisé à la commande) |
| Diamètre du câble | 3mm/4mm/5mm |
| Construction de câbles | Brin 1 × 19 ou brin 7 × 7 |
| Rail supérieur — acier inoxydable | Tube rond Ø 42,4 mm ou Ø 48,3 mm, épaisseur de paroi 1,5–2,0 mm |
| Rail supérieur – option bois | Couvrement en bois dur sur canal en acier inoxydable ; section env. 45×65 millimètres |
| Publier du matériel | Tube en acier inoxydable 304 ou 316 |
| Profil de publication | Carré (40×40 mm, 50×50 mm) ou rond (Ø 42,4 mm, Ø 48,3 mm) |
| Épaisseur de paroi du poteau | 1,5 mm – 2,0 mm |
| Hauteurs de poteaux standards | 900 mm / 1 000 mm / 1 100 mm (versions marche-escalier disponibles) |
| Espacement des câbles (vertical) | Centres généralement de 100 mm (réglables pour répondre au code local) |
| Embouts | Bornes serties ou tendeurs filetés réglables |
| Finition superficielle | Brossé n°4, poli miroir n°8 ou satiné |
| Portée maximale des poteaux | 1 500 mm (les portées plus longues nécessitent des tendeurs intermédiaires) |
Conformité aux codesRéférence
Les systèmes de mains courantes à câbles sont utilisés dans des projets relevant de plusieurs cadres réglementaires. Ce qui suit s’applique spécifiquement aux exigences relatives aux mains courantes (et non aux dispositions relatives aux garde-corps/balustrade) :
| Marché | Standard | Exigence de main courante |
| États-Unis (résidentiel) | IRC R311.7.8 | Profil saisissant ; section circulaire Ø 1,25–2 po (32–51 mm) |
| États-Unis (publicité) | BAC 1014 | Rail continu ; profil saisissable dans un diamètre de 1,25 à 2 pouces |
| Australie | CCN / AS 1428.1 | Rail circulaire Ø 30–50 mm ; continu du haut vers le bas de l'escalier |
| Royaume-Uni / UE | BS 8300 / BS EN 1991 | Main courante préhensible à une hauteur de 900 à 1 000 mm ; section circulaire ou ovale |
| Canada | CNB Partie 9 / Partie 3 | Profil préhensible Ø 30–43 mm ; continu sur le côté ouvert de l'escalier |
Le rail supérieur en tube rond standard de Vionta Metal (Ø 42,4 mm) se situe dans la plage de préhension des exigences IRC, IBC, AS 1428.1 et NBC. Les données dimensionnelles des produits et les certificats de matériaux sont disponibles sur demande pour soutenir les soumissions de conformité.

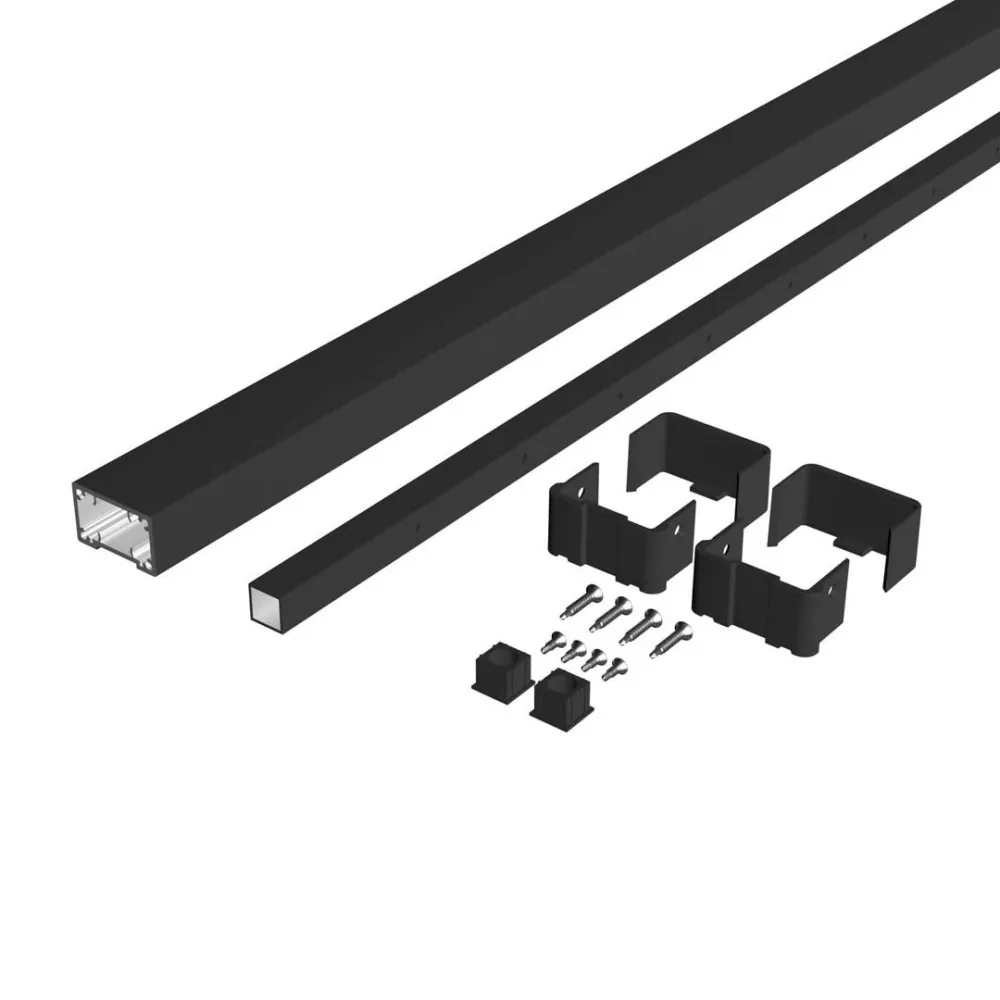

Composants du système
| Composant | Matériel | Fonction |
| Traverse supérieure | Tube rond 304/316 ou canal recouvert de bois | Surface de préhension principale – doit être continue et saisissable selon le code |
| Chemins de câbles | Acier inoxydable 304 ou 316 | Remplissage sous le rail supérieur — barrière de sécurité structurelle |
| Messages | Tube en acier inoxydable 304 ou 316 | Montants structurels – transférez les charges vers le limon ou le substrat d'escalier |

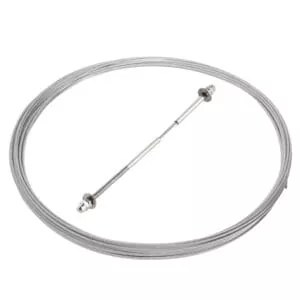

| Cosses / tendeurs sertis | Acier inoxydable 316 | Le câble d'ancrage et de tension passe à travers les poteaux |
| Ferrures d'angle / d'angle | Acier inoxydable 316 | Permettre aux câbles de changer de direction aux paliers d'escalier |

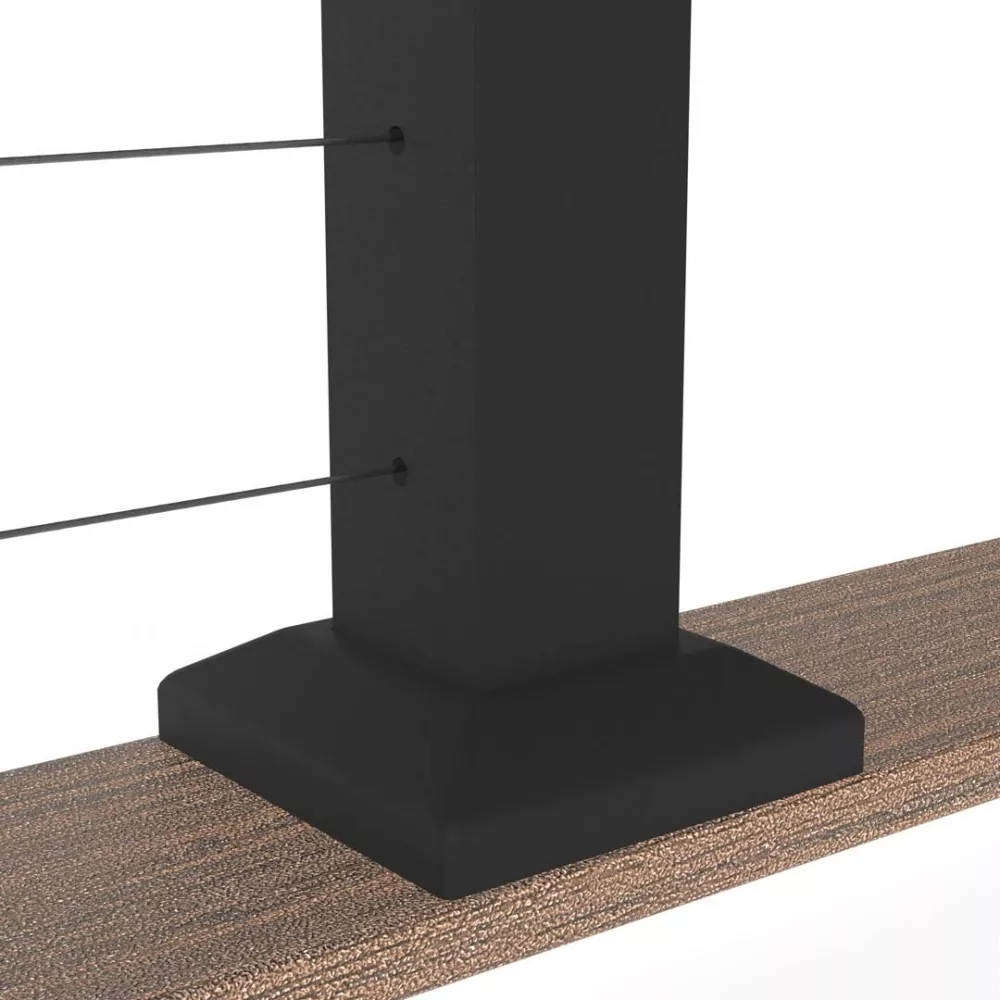

| Plaques de base pour poteaux | Acier inoxydable 304 ou 316 | Montage en surface ou sur façade - fixation par boulon ou soudure au longeron ou au substrat |
| Embouts / supports de rail | Acier inoxydable | Sceller les dessus de poteaux ; connecter le rail supérieur au mur ou au poteau |

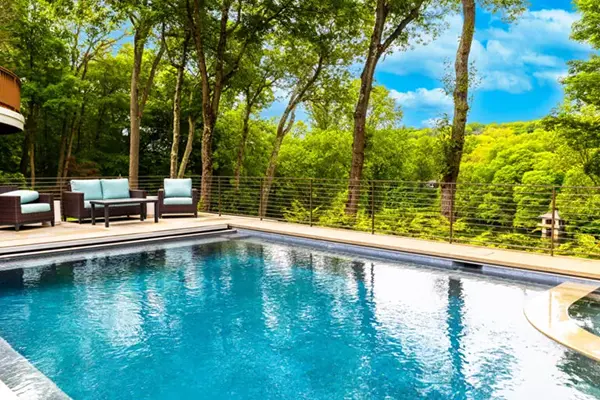

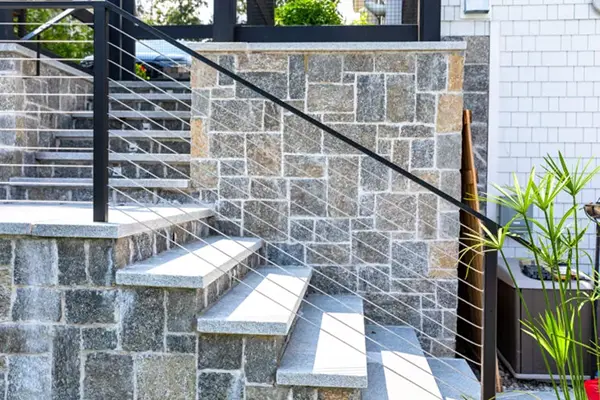

Scénarios d'application

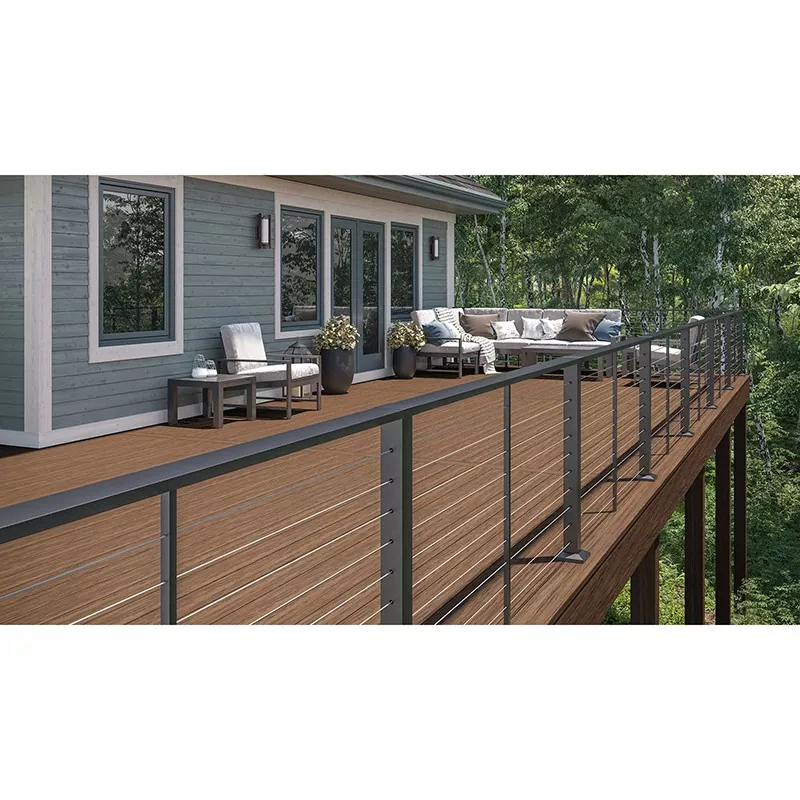

Les systèmes de main courante à câble sont spécifiés partout où une main courante à saisir conforme au code est requise à côté d'un remplissage de câble ouvert. Les applications courantes incluent :

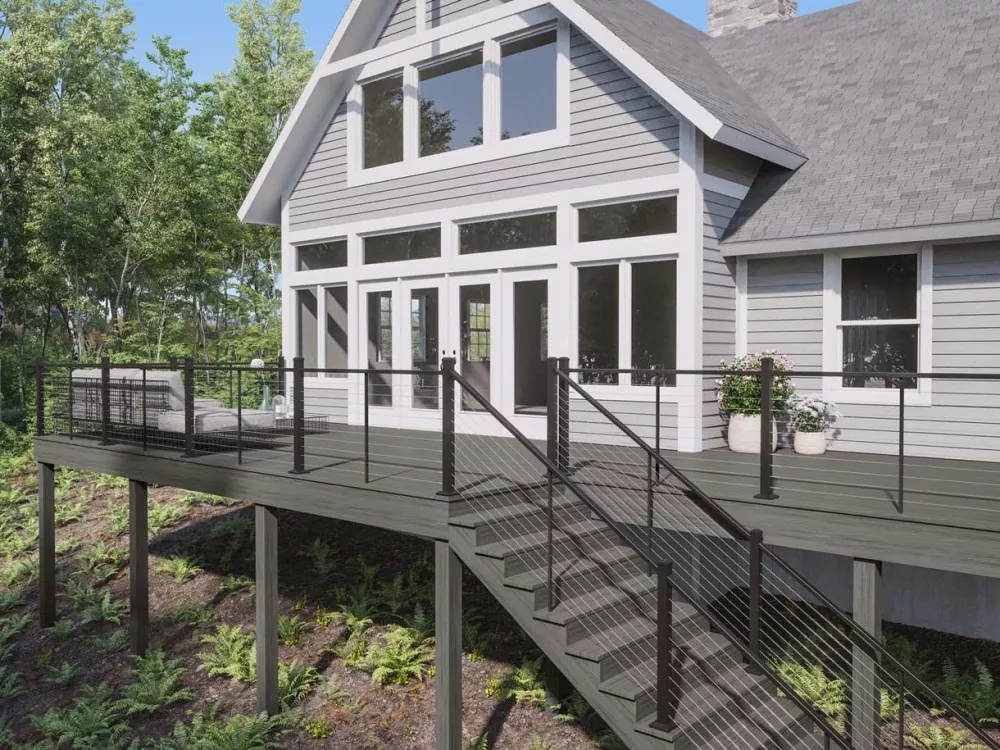

Escaliers résidentiels intérieurs et escaliers de loft — Escaliers extérieurs en bois — Noyaux d'escaliers commerciaux en béton et en acier — Balustrades d'escaliers pour hôtels et hôtels — Systèmes de rampes et d'escaliers publics — Raccords d'escaliers de mezzanine et de galerie — Balustrades d'escaliers mécaniques et de trottoirs roulants
Possibilités de personnalisation
Vionta Métalfabrique des systèmes de mains courantes en câble selon les exigences spécifiques du projet. Les paramètres suivants peuvent tous être précisés au moment de la commande :
| Paramètre | Possibilités |
| Qualité du câble | SS304 ou SS316 |
| Diamètre du câble | 3mm/4mm/5mm |
| Orientation du chemin de câble | Horizontal (standard) ou vertical |
| Profilé de rail supérieur | Canal à tube rond (standard), ovale ou recouvert de bois |
| Profil de publication | Carré ou rond ; plaque de base à montage en surface ou à montage latéral |
| Finition superficielle | Brossé n° 4, poli miroir n° 8, satiné |
| Hauteur du poteau | Norme 900/1 000/1 100 mm ; pente d'escalier et hauteurs personnalisées disponibles |
| Configuration des escaliers | Conduite droite, en L, en U, hélicoïdale — ferrures d'angle fournies |
Des programmes OEM et de marque privée sont disponibles pour les importateurs et les distributeurs de produits de construction. Contactez riley@viontametal.com avec les dessins ou spécifications du projet pour un devis sur mesure.
Aperçu de l'installation
L'installation d'une main courante en câble sur un escalier suit la même séquence qu'un système de plate-forme plate, avec des considérations supplémentaires concernant l'angle d'inclinaison de l'escalier et les rails supérieurs continus.
1. Fixez les plaques de base des poteaux au limon ou au substrat de l'escalier aux centres spécifiés. Pour les applications d'escalier, les poteaux sont généralement placés sur une verticale d'aplomb, et non perpendiculairement à la pente.
2. Placez les poteaux d'aplomb et fixez les plaques de base. Vérifiez l'alignement avec une ligne de ficelle du haut vers le bas.
3. Le câble d'alimentation passe à travers les poteaux et les guides intermédiaires. Sur les escaliers inclinés, des cornières de câble sont utilisées au niveau des poteaux supérieurs et inférieurs.
4. Appliquez une tension aux chemins de câbles conformément à la fiche technique de tension de Vionta. La tension cible varie selon le diamètre du câble et la portée du poteau.
5. Fixez le rail supérieur – continu du palier supérieur au poteau inférieur. Des supports muraux fixent le rail à la maçonnerie ou au bois si nécessaire.
6. Vérifiez l'espacement des câbles, l'aplomb des poteaux et le couple de serrage de toutes les fixations. Retendre après 30 jours.
Vionta Métalfournit des guides d'installation au format PDF, des fiches techniques de tension spécifiques aux escaliers et des valeurs de couple de montage avec chaque commande. Pour les configurations d’escaliers complexes, notre équipe technique peut fournir des dessins d’atelier sur demande.
Contrôle de qualité
| Tester / Vérifier | Standard |
| Vérification de la qualité du matériau | Certificats d'usine pour câbles, tubes et raccords – 304 ou 316 selon les spécifications |
| Test de charge de rupture de câble | Essai de traction par lots d'échantillons selon ASTM A492 ou équivalent |
| Essai au brouillard salin | 500 heures minimum selon ASTM B117 |
| Vérification dimensionnelle du rail supérieur | OD et épaisseur de paroi ±0,1 mm ; rectitude à 1 mm/m |
| Inspection de l'état de surface | 100 % visuel – pas de piqûres, de défauts de soudure ou d'inclusions de surface |

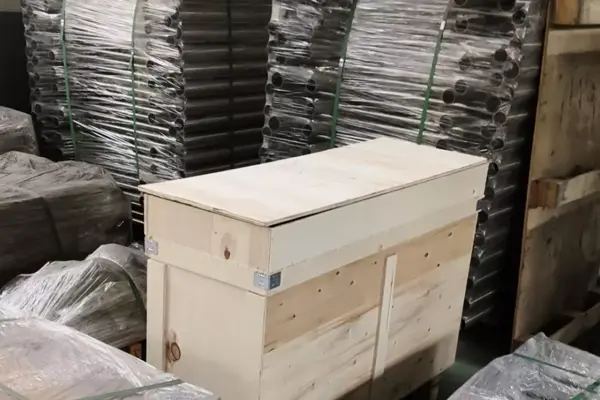

| Vérification de l'assemblage avant expédition | Système d’échantillonnage assemblé et inspecté avant le chargement du conteneur |
Services d'usine et OEM

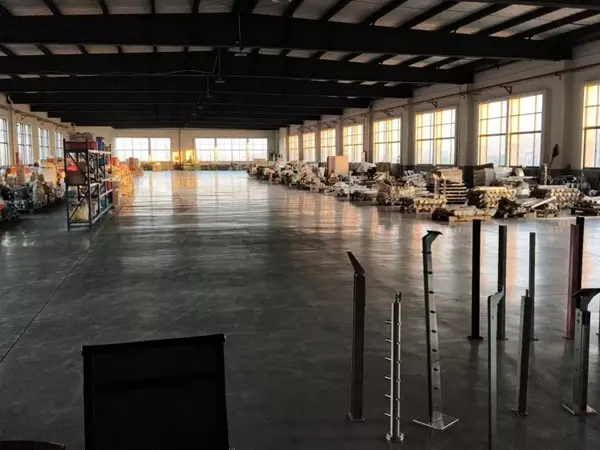

Vionta Métalexploite sa propre usine de fabrication à Cixi, Ningbo. Nous gérons en interne l’extrusion, la découpe, le soudage, le polissage, l’assemblage de câbles et l’inspection avant expédition. Des programmes OEM et de marque privée sont disponibles : nous pouvons fabriquer des systèmes de mains courantes en câbles selon vos spécifications, appliquer les marquages de votre marque et les emballer selon vos exigences en matière d'étiquetage.
Nous fournissons des systèmes de mains courantes en câble au Royaume-Uni, en Allemagne, aux Pays-Bas, en Australie, au Canada et aux États-Unis. Des certificats d'essai de matériaux et une assistance à l'inspection par des tiers sont disponibles pour les projets qui le nécessitent.
Foire aux questions
Quelle est la différence entre une main courante en câble et une balustrade en câble ?
Une main courante en câble comprend un rail supérieur préhensible comme élément fonctionnel principal. Il s'agit de la spécification correcte pour les applications d'escalier où les codes exigent une main courante continue. Une balustrade à câbles fait référence au système de garde complet (poteaux plus remplissage de câbles) et peut ne pas inclure de rail supérieur saisissable. Pour les escaliers, préciser une main courante en câble ; pour les périmètres de terrasse et de balcon, préciser une balustrade en câble.
Quels profils de rail supérieur sont disponibles ?
Tube rond en acier inoxydable de Ø 42,4 mm ou Ø 48,3 mm (brossé ou poli miroir) et canal recouvert de bois d'une section approximative de 45×65 mm. Les options de tubes ronds se situent dans la plage de diamètres de saisie requise par IRC, IBC et AS 1428.1.
La main courante en câble peut-elle être utilisée sur des escaliers inclinés ou hélicoïdaux ?
Oui. Les poteaux d'angle avec équerres de câble permettent aux câbles de changer de direction aux paliers sans rupture du remplissage. Vionta Metal fabrique sur demande des systèmes adaptés à la géométrie des escaliers spécifique au projet.
Quelle qualité de câble dois-je spécifier pour les installations extérieures ?
Pour la plupart des environnements extérieurs, la qualité 304 est adéquate. Pour les installations côtières, au bord de l'eau ou à proximité d'une piscine, spécifiez 316 partout : câbles, poteaux et tous les raccords. Utilisez la même qualité pour tous les composants métalliques afin d’éviter la corrosion galvanique.
La main courante en câble répond-elle aux exigences du code des mains courantes d’escalier ?
Oui, lorsque le diamètre du rail supérieur se situe dans la plage de préhension (généralement 1,25 à 2 pouces / 32 à 51 mm pour les codes américains). Vionta Metal peut fournir des spécifications et des données dimensionnelles pour prendre en charge la documentation de conformité IRC, IBC, AS 1428.1, BS EN 1991 et NBC.
Quel est le délai de livraison depuis la Chine ?
La production et l'expédition standard prennent 15 à 25 jours en fonction du volume de commande et de la personnalisation. Les délais sont confirmés au stade du devis.
