Comment installer le garde-corps de câble de pont ?

ParVionta MétalÉquipe technique |  Mise à jour : 2026 |  Catégorie:Nouvelles de l'industrie

Garde-corps à câblesest devenu l’un des systèmes de garde-corps les plus recherchés pour les terrasses modernes, et il est facile de comprendre pourquoi. Les lignes métalliques épurées et horizontales créent une barrière presque invisible qui préserve les lignes de vue sur les paysages, les vues sur l'eau ou les espaces de jardin. Comparé aux systèmes traditionnels de piquets en bois ou de panneaux d'aluminium, le garde-corps en câbles pour terrasse offre une esthétique contemporaine qui complète à la fois les nouvelles constructions et les projets de rénovation réfléchis. ÀVionta Métal, nous avons passé des années à concevoir des systèmes de garde-corps en câbles conçus pour dépasser les codes du bâtiment résidentiel et commercial tout en restant suffisamment accessibles pour un installateur bricoleur confiant ou un entrepreneur professionnel débutant.

Ce guide est structuré pour vous servir à tous les niveaux de compétence. Si vous êtes propriétaire et que vous vous lancez dans un projet de week-end, vous trouverez des explications claires sur chaque concept. Si vous êtes un entrepreneur cherchant à rationaliser votre flux de travail, les spécifications détaillées, les tableaux de produits et les conseils professionnels vous aideront à travailler plus rapidement et plus intelligemment. Lisez chaque section avant de prendre une perceuse, car les étapes de l'installation d'un garde-corps en câbles sont interdépendantes et sauter de l'avant entraîne souvent des retouches coûteuses.

Qu’est-ce qu’un garde-corps en câbles de terrasse et pourquoi devriez-vous le choisir ?

Rampe de câble de pontest un système de garde-corps qui utilise des câbles tendus en acier inoxydable tendus horizontalement (ou parfois selon un angle) entre des poteaux verticaux pour former le remplissage d'un ensemble de garde-corps. Au lieu de balustres, de piquets ou de panneaux solides, les câbles agissent comme une barrière qui empêche les chutes tout en permettant à l'air et à la lumière de passer librement. L'intégrité structurelle d'un système de garde-corps à câbles dépend de trois composants interconnectés travaillant en harmonie : les poteaux, les câbles et les ferrures qui ancrent, enfilent et tendent le câble à chaque extrémité.

Pourquoi les garde-corps en câbles sont-ils de plus en plus le premier choix des propriétaires et des promoteurs immobiliers commerciaux exigeants ? Il existe plusieurs raisons impérieuses, et les comprendre vous aide à prendre une décision pleinement éclairée avant de vous engager dans une installation.

Vues dégagées

L’une des principales raisons pour lesquelles les gens demandent comment installer un garde-corps en câble pour terrasse est qu’ils souhaitent préserver la vue depuis leur terrasse. Qu'il s'agisse d'une chaîne de montagnes, d'un plan d'eau, d'un jardin bien entretenu ou simplement d'une cour ouverte où les enfants jouent, les câbles horizontaux réduisent les interférences visuelles à près de zéro. Les balustres traditionnels, en revanche, créent une interruption visuelle répétitive tous les quelques centimètres sur toute la longueur de votre garde-corps. Le garde-corps en câble supprime entièrement cette barrière, et la différence dans l’ouverture perçue d’un espace de pont est spectaculaire.

Longévité structurelle et résistance aux intempéries

Notre usine conçoit chaque câble de nos systèmes de garde-corps de pont en acier inoxydable 316 de qualité marine, le même alliage utilisé dans les raccords de bateaux d'eau salée et l'architecture offshore. Ce choix matériel est délibéré. Les environnements côtiers, les climats humides, les cycles de gel-dégel et le soleil intense aux UV accélèrent tous la corrosion des métaux de moindre importance. Grâce à l'acier inoxydable 316, nos produits de garde-corps en câbles résistent à la rouille, aux piqûres et à la dégradation pendant toute la durée de vie de la structure qu'ils protègent. Même dans des environnements très humides et soumis à des embruns salins, nos câbles en acier inoxydable conservent leur résistance à la traction et leur aspect de surface pendant des décennies avec un entretien minimal.

Conformité au code et sécurité

Chaque système de garde-corps en câbles installé sur une terrasse résidentielle ou commerciale doit être conforme aux codes du bâtiment locaux, qui aux États-Unis suivent généralement le Code résidentiel international (IRC) ou le Code international du bâtiment (IBC). Ces codes régissent l'espacement des poteaux, l'espacement des câbles, la hauteur du rail supérieur et l'écart maximum entre les câbles. Comprendre les exigences du code avant l'installation n'est pas facultatif ; c'est obligatoire. Lorsque vous choisissez unVionta Métalsystème de garde-corps en câbles, nos produits sont conçus pour se conformer aux exigences IRC et IBC, y compris l'exigence critique selon laquelle une sphère de 4 pouces ne peut pas passer à travers une ouverture du remplissage.

Polyvalence de conception

Pourquoi choisir un garde-corps en câble plutôt que des panneaux de verre ou des balustres en aluminium ? Au-delà de la préservation de la vue, les garde-corps en câbles se marient avec presque tous les matériaux de charpente de terrasse. Il convient aussi bien sur une terrasse en bois traité sous pression que sur une terrasse en composite ou une terrasse commerciale à ossature d'acier. Nos systèmes de poteaux de garde-corps de terrasse sont disponibles en profils ronds et carrés, et nos options de rails supérieurs incluent des combinaisons de capuchons en bois qui ajoutent chaleur et confort de main courante. Le résultat est un système qui peut être de style minimaliste et industriel ou chaleureux et naturel, selon le matériau du poteau et du rail supérieur que vous associez à nos câbles et à notre quincaillerie.

Valeur du coût à long terme

Lorsque vous calculez le coût total de possession plutôt que simplement le coût d’installation initial, les garde-corps en câbles surpassent systématiquement les systèmes à piquets en bois et à balustres composites. Les balustres en bois doivent être peints, teintés ou scellés toutes les quelques années et sont sensibles à la pourriture et aux dommages causés par les insectes. Les balustres composites, bien que nécessitant peu d'entretien, ne peuvent égaler la résistance à la traction ou la délicatesse visuelle du câble en acier inoxydable. Notre matériel de garde-corps en câbles est conçu pour durer toute la durée de vie de la structure de la terrasse, ce qui signifie que vous l'installez une seule fois, le tendez correctement et l'inspectez périodiquement plutôt que de remettre en état, de remplacer ou de repeindre les composants toutes les quelques saisons.

• Entretien continu minimal par rapport aux systèmes de remplissage en bois ou en composite
• L'acier inoxydable de qualité marine résiste à la corrosion même dans les climats côtiers les plus rigoureux
• Des lignes de visibilité dégagées qui préservent la valeur et la jouissance de la propriété
• Compatible avec les systèmes de charpente en bois, composite et métallique
• Spécifications techniques prenant en charge la conformité aux codes IRC et IBC
• Une esthétique contemporaine intemporelle qui complète l'architecture moderne
• Hauteurs de poteaux, espacement et configurations de rails supérieurs personnalisables pour s'adapter à n'importe quelle configuration de pont

Choisir un garde-corps en câbles pour terrasse, c'est choisir un système qui travaille plus dur pour vous dans toutes les dimensions : visuellement, structurellement et financièrement. La décision de savoir comment installer correctement le garde-corps en câbles de terrasse devient alors la prochaine question cruciale, et c'est exactement à cela que le reste de ce guide répondra de manière précise et exploitable.

De quels outils et matériaux avez-vous besoin avant de commencer ?

Une bonne préparation est la base de toute installation réussie de garde-corps en câbles. Les professionnels qui ont réalisé des centaines de ces installations rapportent systématiquement que les travaux se déroulent sans problème lorsque chaque outil et chaque matériau est mis en place et prêt avant le forage du premier trou. Interrompre le flux de travail pour faire fonctionner une quincaillerie en raison d'un raccord manquant ou d'une taille de foret incorrecte entraîne des erreurs, une perte de temps et de la frustration. Ce qui suit est une description complète de ce dont vous aurez besoin pour un projet de garde-corps en câble pour terrasse résidentielle standard.

Outils essentiels

• Perceuse sans fil à vitesse variable et réglage d'embrayage
• Forets : forets hélicoïdaux standards dans des tailles correspondant au diamètre de votre câble, et forets à maçonnerie si vos poteaux sont ancrés dans le béton
• Foret étagé ou Unibit pour des trous traversants propres et sans bavures dans les poteaux métalliques
• Coupe-câble conçu pour les fils en acier inoxydable (les cisailles standard de l'aviation endommageront les brins du câble)
• Clé dynamométrique ou tensiomètre calibré pour les applications de tension de câbles
• Jeu de cliquets avec douilles métriques et standards pour raccords
• Niveau (à la fois un niveau de 4 pieds pour les poteaux et un niveau torpille pour les chemins de câbles)
• Ruban à mesurer (25 pieds minimum) et ligne à craie pour marquer l'emplacement des poteaux
• Crayon et ruban de marquage
• Lunettes de sécurité et gants de travail conçus pour la manipulation de fils
• Pelle à poteaux ou marteau perforateur si vous installez des poteaux au sol
• Scie à onglet ou scie circulaire avec lame coupe-métal pour couper les poteaux métalliques à hauteur
• Maillet en caoutchouc pour capuchons de tige de selle sans abîmer la finition
• Outil de tirage de câbles ou accessoire pour pré-tensionner de longues longueurs

Liste de contrôle des matériaux

• Câble en acier inoxydable (construction 1x19 ou 7x7, généralement 3/16 de pouce de diamètre pour les applications résidentielles)
• Raccords d'extrémité de borne : extrémités de goujons filetés et raccords de verrouillage sans sertissage ou raccords sertis
• Assemblages de poteaux intermédiaires (poteaux de ligne) adaptés à l'espacement de vos poteaux
• Assemblages de poteaux de coin si votre terrasse présente des changements de direction
• Ensembles de poteaux d'extrémité (poteaux de tension) pour chaque extrémité d'un chemin de câbles
• Rail supérieur dans le matériau de votre choix (chapeau en bois, aluminium ou acier inoxydable)
• Bases de montage sur poteau : brides de montage en surface, plaques de montage sur façade ou matériel de montage sur noyau
• Tire-fonds, vis structurelles ou boulons d'ancrage adaptés à votre matériau de charpente
• Vis de terrasse pour fixation du rail supérieur
• Capuchons de poteaux au fini assorti
• Composé frein-filet pour raccords de bornes
• Solution de nettoyage pour acier inoxydable et chiffons en microfibres pour la finition finale

Quelles sont les spécifications du produit pour les systèmes de garde-corps à câbles métalliques Vionta ?

Comprendre les spécifications exactes des composants que vous installez est essentiel pour prendre des décisions d'achat précises et exécuter une installation conforme au code.Vionta Métalfabrique une gamme complète de composants de garde-corps en câbles conçus pour les terrasses résidentielles, les terrasses commerciales, les escaliers et les balcons. Les tableaux suivants fournissent une ventilation détaillée des spécifications de nos produits de base.

Spécifications du câble en acier inoxydable

Spécifications du système de poste

Spécifications des raccords matériels

Référence sur l'espacement des câbles et la conformité au code

Ces spécifications reflètent nos cycles de production standard en usine. Des commandes personnalisées pour des diamètres plus grands, des hauteurs étendues, une finition en poudre noire ou des poteaux structurels de qualité commerciale sont disponibles avec des délais de livraison standard. Notre gamme de produits de garde-corps en câbles est conçue pour que chaque composant que vous commandez auprès deVionta Métalest dimensionnellement cohérent et testé avant de quitter nos installations, réduisant les surprises d'installation à pratiquement zéro.

Comment planifier la disposition et mesurer le garde-corps en câbles de terrasse ?

Aucune phase de l'installation d'un garde-corps en câbles n'est plus importante qu'une planification et un agencement précis. Les erreurs commises au stade de la planification s'aggravent à chaque étape ultérieure, et les corriger une fois les poteaux posés et les câbles posés est coûteux et prend du temps. Cette section couvre le processus de planification en détail, car notre expérience dans la prise en charge de milliers d'installations a montré que la plupart des problèmes d'installation sont dus à des raccourcis de planification.

Comprendre le périmètre de votre terrasse et les directions de course

Commencez par parcourir tout le périmètre de votre terrasse et identifiez chaque section de garde-corps qui doit être installée. Esquissez une vue en plan de haut en bas de la terrasse, en notant la longueur linéaire totale de chaque parcours de garde-corps droit, l'emplacement de tous les coins, l'emplacement de la section d'escalier le cas échéant et toutes les obstructions telles que les colonnes de support ou les portes d'accès qui interrompraient un parcours de câble.

Le garde-corps à câbles fonctionne en parcours droits et linéaires. Chaque parcours de câble doit se terminer par un poteau d'extrémité aux deux extrémités. Si votre terrasse est en forme de L ou de U, vous disposerez de plusieurs chemins de câbles indépendants avec des poteaux d'angle aux changements de direction. Les câbles d'un tronçon ne tournent pas le coin ; ils se terminent au poteau d'angle et un nouveau chemin de câbles commence de l'autre côté du coin avec son propre jeu de câbles.

Calcul des emplacements des messages

L'espacement maximal autorisé des poteaux pour un système de garde-corps à câbles utilisant nos poteaux en acier inoxydable 316 et un câble de 3/16 de pouce est de 4 pieds au centre. Cependant, le maximum n’est pas toujours optimal. Dans les longs parcours de câbles, un espacement plus étroit des poteaux réduit la déflexion du câble à mi-portée sous une charge latérale, c'est-à-dire la tendance du câble à pousser vers l'extérieur lorsque quelqu'un s'appuie contre lui. Pour les courses de plus de 20 pieds, envisagez d'espacer les poteaux intermédiaires de 36 à 42 pouces plutôt que de 48 pouces maximum.

Pour calculer correctement les emplacements des messages, suivez cette procédure :

• 1Mesurez la longueur totale de chaque brin de garde-corps depuis la face intérieure du poteau d’extrémité de départ jusqu’à la face intérieure du poteau d’extrémité de fin.
• 2Divisez cette longueur totale par l'espacement des poteaux choisi (36, 42 ou 48 pouces) pour déterminer le nombre de baies (espaces entre les poteaux) nécessaires.
• 3Arrondissez au nombre entier de travées le plus proche si la division n'est pas paire. Cela crée des baies légèrement plus courtes que l'espacement cible, ce qui est parfaitement acceptable et réellement bénéfique pour la gestion de la tension des câbles.
• 4Marquez chaque emplacement central du poteau sur le cadre de la terrasse à l'aide d'une ligne à craie et d'un crayon. Vérifiez à nouveau que la distance totale entre votre première et votre dernière marque correspond à la longueur de votre course mesurée.
• 5Confirmez que chaque emplacement de poteau tombe sur une solive de terrasse ou une solive de bordure. Les bases des poteaux doivent être fixées dans une charpente solide, et pas seulement dans des planches de terrasse.

Calcul des quantités de câbles

Pour une balustrade résidentielle de 36 pouces avec des câbles espacés de 3 pouces, vous disposerez de 10 chemins de câbles (avec le câble inférieur placé à 3 pouces au-dessus de la surface de la terrasse). Pour un garde-corps de 42 pouces, le nombre de câbles passe à 12 parcours espacés de 3 pouces. Pour calculer la longueur des câbles pour chaque parcours, multipliez la longueur linéaire du parcours de garde-corps par le nombre de câbles, puis ajoutez 2 pieds par parcours pour les raccords de bornes et le jeu de travail. Ajoutez un excédent de 15 % à votre total pour la récupération des déchets et des erreurs.

Choisir votre méthode de montage de poteau

Il existe trois méthodes principales pour monter les poteaux de garde-corps en câbles sur une structure de terrasse, et le choix affecte de manière significative à la fois l'ingénierie structurelle du système et l'esthétique finale.

• Montage en surface avec base à bride : le poteau se trouve au-dessus de la terrasse, avec une plaque de base en acier inoxydable qui repose directement dans la solive de bordure ou qui se bloque en dessous. Il s’agit de la méthode la plus courante, la plus simple à installer et qui offre un aspect épuré et moderne. Nos brides à montage en surface sont conçues pour être installées avec un minimum de quatre tire-fonds de 1/2 pouce dans la charpente structurelle.
• Montage sur façade : Le poteau se monte sur la face de la solive de bordure ou de la planche de bord, avec la surface de la terrasse ininterrompue. Cette méthode nécessite des boulons traversants ou des vis structurelles lourdes à travers la façade et dans la charpente. Il crée une apparence de surface de terrasse très propre mais exige une mesure précise de la hauteur du poteau puisqu'il n'y a pas de réglage vertical après le montage.
• Montage sur noyau (montage de poteau caché) : Un manchon ou un support en acier est intégré dans la charpente de la terrasse et le poteau glisse dessus. Cela offre une résistance structurelle exceptionnelle et une base d'apparence minimale, mais nécessite un accès à la charpente pendant la construction de la terrasse ou une modification importante de la charpente sur une terrasse existante.

ÀVionta Métal, notre configuration la plus populaire pour les installations de garde-corps de terrasse résidentielle est la bride de montage en surface sur un poteau carré 2x2, associée à un rail supérieur en bois. Cette combinaison offre une intégrité structurelle professionnelle, une conformité aux codes et une esthétique chaleureuse que les propriétaires trouvent toujours plus attrayante qu'un assemblage entièrement métallique.

Comment installer les poteaux d’un système de garde-corps à câbles ?

L'installation de poteaux constitue l'épine dorsale structurelle de l'ensemble de votre système de garde-corps en câbles. Tout ce qui suit, y compris le cheminement et la tension des câbles, dépend de poteaux parfaitement d'aplomb, solidement ancrés et espacés exactement comme prévu. La précipitation de la phase de post-installation est la source la plus courante de problèmes de garde-corps à câbles que notre équipe d'assistance technique détecte. Prenez votre temps ici, vérifiez chaque poteau avec un niveau avant de finaliser les fixations et ne procédez pas à l'installation des câbles tant que chaque poteau n'est pas correctement réglé.

Préparation de la charpente du pont pour les bases de poteaux

Avant de poser des poteaux, inspectez la charpente du pont à chaque emplacement de poteau. La charpente doit être structurellement solide, exempte de pourriture et capable d'accepter les tire-fonds ou les boulons traversants dont la base du poteau aura besoin. Si votre terrasse est équipée d'une terrasse en composite, vous devrez peut-être retirer une section de terrasse à l'emplacement du poteau pour accéder et confirmer l'état de la charpente en dessous. Toute solive de bordure ou blocage présentant des signes de détérioration doit être réparé ou associé à un nouveau matériau avant de procéder après l'installation.

Pour les brides de montage en surface, notre usine recommande d'installer un bloc de bois traité ou une entretoise en acier de construction entre le platelage et la base du poteau dans les cas où la surface du platelage n'est pas de niveau. La bride de base doit être plate et de niveau ; le caler avec un morceau de matériau conique pour s'adapter à une surface inégale n'est pas acceptable car cela introduit une contrainte de flexion dans la connexion de la base du poteau qui n'est pas prise en compte dans le tableau des fixations.

Marquage et perçage des trous de boulons de bride

• 1Positionnez la bride de base pour montage en surface à l'emplacement central du poteau marqué sur la terrasse.
• 2Utilisez la bride comme modèle et marquez les quatre emplacements des trous des tire-fonds avec un crayon ou un pointeau.
• 3Retirez la bride et pré-percez des trous pilotes à chaque emplacement marqué à l'aide d'un foret d'une taille 1/16 de pouce plus petite que la tige de votre tire-fond.
• 4Le pré-perçage n'est pas facultatif. Enfoncer des tire-fonds sans avant-trous dans les solives de bordure divise le bois et réduit considérablement la résistance de la connexion.
• 5Remettez la bride en position et enfoncez les tire-fonds sur toute la profondeur à l'aide d'une clé à douille. Ne serrez pas trop fort, car cela pourrait fendre le bois ou dénuder l'engagement du filetage.

Pose et plomberie des poteaux

Une fois toutes les brides de base installées à chaque emplacement de poteaux le long du parcours, vous pouvez désormais installer les poteaux. Faites glisser chaque poteau dans ou sur sa base, selon que votre système de bride utilise une connexion à douille ou une plaque de surface. Avant de serrer la connexion poteau-bride, vérifiez l'aplomb dans les directions perpendiculaire au rail et parallèle au rail à l'aide de votre niveau torpille ou d'un niveau de 4 pieds.

Les messages mal alignés créent des problèmes en cascade. Dans le sens parallèle au rail, un poteau incliné entraîne des trous de câble qui ne sont pas alignés avec le chemin du câble, créant des points de friction qui empêchent une tension uniforme et peuvent éroder le câble au fil du temps. Dans le sens perpendiculaire au rail, un poteau incliné crée un problème esthétique évident qui est difficile à dissimuler après l'installation.

Pour maintenir les poteaux d'aplomb pendant la finalisation de la connexion, utilisez un niveau torpille magnétique et un support temporaire avec du ruban de masquage si vous travaillez seul, ou demandez à une personne de maintenir le poteau pendant que vous vérifiez et serrez. Pour les systèmes de poteaux qui utilisent une méthode de serrage par vis de réglage ou par boulon au niveau de la bride de base, vérifiez l'aplomb une dernière fois avant de serrer complètement les vis de réglage, car le serrage final peut déplacer légèrement un poteau de sa position vérifiée.

Perçage de trous pour câbles à travers les poteaux de ligne

Les poteaux de ligne intermédiaires doivent être percés de trous traversants par lesquels passera le câble. Le trou doit être dimensionné pour permettre au câble de passer librement tout en étant suffisamment serré pour qu'un guide-câble ou un passe-câble standard (inclus dans nos kits de matériel) soit bien ajusté et protège le câble de l'abrasion métal sur métal.

• Pour un câble de 3/16 de pouce passant à travers un poteau en acier inoxydable, utilisez un foret étagé de 1/4 de pouce ou un unibit pour percer un trou propre et sans bavure. Le dégagement de 1/16 de pouce est intentionnel et s'adapte à l'œillet en plastique qui s'enfile dans le trou.
• Disposition de la hauteur des trous : mesurez et marquez chaque hauteur de trou sur le premier poteau, puis utilisez un niveau laser ou une ligne à craie pour transférer simultanément toutes les hauteurs sur tous les poteaux intermédiaires. Des hauteurs de trous constantes sur tous les poteaux créent des lignes de câbles visuellement parallèles.
• Percez d'abord le trou inférieur à 3 pouces au-dessus de la surface du pont, puis montez par incréments de 3 pouces jusqu'à la position du câble supérieur, qui doit être au moins 3 pouces sous le haut du poteau pour laisser de la place au rail supérieur pour reposer au-dessus du câble le plus haut sans créer une ouverture supérieure à 4 pouces entre le câble supérieur et le bas du rail supérieur.
• Après avoir percé tous les trous, insérez un passe-câble en plastique ou en acier inoxydable dans chaque trou pour éviter tout contact métal sur métal entre le câble et le mur du poteau. Nos œillets sont pré-triés dans nos kits de quincaillerie pour correspondre à l'épaisseur de la paroi du poteau.

Installation des poteaux d'extrémité et de coin

Les poteaux d'extrémité et les poteaux d'angle reçoivent toute la charge de tension du câble et doivent être montés avec un renfort matériel supplémentaire par rapport aux poteaux intermédiaires. Pour les poteaux d'extrémité à montage en surface aux extrémités des chemins de câbles, notre usine recommande soit une plaque de base boulonnée à travers (et non des tire-fonds), soit une genouillère montée sur la charpente du pont pour absorber la traction vers l'extérieur créée par la tension accumulée du câble. Lorsque tous les câbles d'un parcours sont correctement tendus, la traction totale vers l'extérieur sur chaque poteau d'extrémité peut dépasser 2 000 livres. La connexion de la base de votre poteau d'extrémité doit être conçue pour gérer cette charge en toute sécurité.

Les poteaux d'angle, qui sont en fait des poteaux d'extrémité pour les deux chemins de câbles qui se rejoignent au coin, supportent simultanément des charges de tension de câble provenant de deux directions perpendiculaires. Ces poteaux nécessitent une connexion boulonnée dans la charpente structurelle dans les deux sens, et notre équipe technique recommande un gousset en acier sur la face intérieure du coin comme renfort supplémentaire dans les applications commerciales.

Comment acheminer et faire passer le câble à travers les poteaux ?

Une fois tous les poteaux posés, plombés et percés, vous êtes prêt à commencer à acheminer le câble en acier inoxydable à travers le système. Cette phase d'installation du garde-corps en câbles de terrasse nécessite de la patience et une attention méthodique aux détails. Faire passer le câble à travers plusieurs poteaux intermédiaires tout en gérant la lourde bobine est physiquement exigeant, et le faire correctement établit une phase de tension propre et professionnelle.

Préparation de la bobine de câble

Le câble en acier inoxydable arrive sous forme enroulée. Avant de dérouler, posez la bobine entière à plat sur la surface du pont et identifiez l'extrémité intérieure et l'extrémité extérieure de la bobine. Alimentez toujours à partir de la bobine en faisant tourner la bobine elle-même sur la surface du pont plutôt qu'en tirant depuis le centre, ce qui crée une torsion et des plis dans le câble. Tout pli ou torsion dans un câble en acier inoxydable constitue un point de dommage permanent qui concentre les contraintes et peut éventuellement conduire à une rupture de toron à cet endroit ; le câble plié doit être jeté et remplacé.

Installation du raccord de borne de démarrage

Sur un poteau d'extrémité (l'extrémité de départ), vous installerez le raccord de terminal fixe. Il s'agit généralement d'une extrémité de goujon sans sertissage ou d'une borne sertie (si des assemblages de câbles préfabriqués sont utilisés). Pour les raccords sans sertissage de notre kit de quincaillerie :

• 1Faites passer le câble à travers le trou du poteau depuis la face extérieure du poteau d'extrémité vers l'intérieur.
• 2Faites glisser le corps sans swageless sur l'extrémité du câble, puis insérez les composants internes du cône et de la cale conformément aux instructions de montage spécifiques au modèle de raccord.
• 3Tirez le câble vers l'arrière de manière à ce que le corps du raccord repose contre le trou du poteau ou à travers une plaque de raccord d'extrémité, puis serrez le raccord à la main. Ne serrez pas encore complètement ; la phase de tension viendra compléter cette connexion.
• 4Appliquez une petite quantité de composé frein-filet sur les filetages du raccord avant de le mettre complètement en place.

Acheminement du câble via des poteaux intermédiaires

Avec la borne de départ en place, déroulez le câble sur la surface du pont en direction du poteau d'extrémité le plus éloigné, en faisant passer l'extrémité libre du câble à travers chaque trou de poteau intermédiaire en séquence. Travaillez un poteau à la fois, en faisant passer la pointe du câble à travers le trou et en tirant suffisamment de jeu pour passer au poteau suivant. Le câble est suffisamment rigide dans la construction 1x19 pour passer à travers le trou si vous avez une aide pour l'alimentation depuis l'extrémité de départ, mais avec la construction 7x7, le câble est plus flexible et plus facile à enfiler.

Lorsque vous enfilez chaque poteau intermédiaire, vérifiez que le câble est bien placé dans le passe-fil au niveau du trou et qu'il est droit et de niveau entre les poteaux. Si un câble est visuellement élevé ou abaissé au niveau d'un poteau intermédiaire particulier, la hauteur du trou à ce poteau a été percée de manière incohérente par rapport aux autres ; la seule correction consiste à repercer le trou à la bonne hauteur, c'est pourquoi la disposition précise du trou et l'alignement du perçage sont si importants dans la phase précédente.

Installation du raccord de borne d'extrémité de tension

Une fois que le câble a été enfilé dans tous les poteaux intermédiaires et dépasse du poteau d'extrémité, vous installez le raccord d'extrémité de tension. Pour un raccord de tendeur hexagonal, cela implique d'enfiler le câble à travers le corps du tendeur, de placer les composants de verrouillage internes et de tirer suffisamment de queue de câble à travers le raccord pour garantir un engagement adéquat du filetage pour la phase de tension. Un minimum de 1 pouce de queue de câble dépassant des composants internes verrouillés est requis par nos instructions d'installation de montage.

À ce stade, le câble doit être lâchement en place à travers tous les poteaux, avec la borne de départ bien serrée à un poteau d'extrémité et le raccord de tension assemblé de manière lâche à l'autre. Le câble sera visiblement détendu. C'est exact. La tension est une opération distincte et minutieuse abordée dans la section suivante.

Répétez tout ce processus de routage pour chaque rangée de câbles, en partant du câble inférieur vers le haut. L'installation du câble inférieur en premier vous permet de l'utiliser comme guide pour confirmer que les câbles suivants sont à la bonne hauteur et parallèles les uns aux autres.

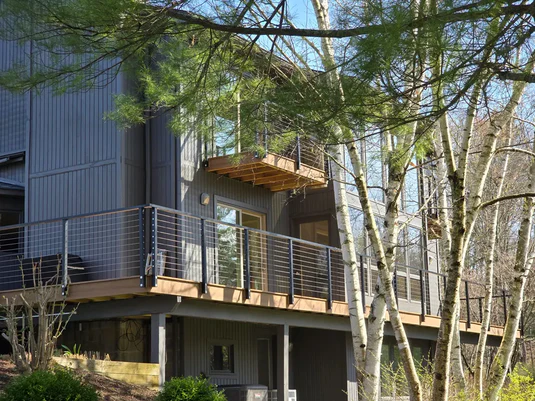

Comment tendre correctement le garde-corps de câble de pont pour un résultat sûr et conforme au code ?

La mise en tension est à la fois l’étape la plus satisfaisante et la plus exigeante techniquement dans l’apprentissage de l’installation d’un garde-corps en câbles de terrasse. Lorsqu'il est effectué correctement, il transforme un assemblage lâche de fils et de poteaux en une barrière tendue d'aspect professionnel, sûre, visuellement frappante et conforme au code. Lorsqu'ils sont mal effectués, les câbles surtensionnés inclinent les extrémités vers l'intérieur, les câbles sous-tendus s'affaissent visuellement et échouent aux tests de déflexion, et une tension inégale entre les rangées crée une apparence ondulée et non professionnelle. Comprendre les mécanismes et exécuter le processus méthodiquement donnera des résultats exceptionnels à chaque fois.

Comprendre la tension correcte

L'exigence du code du bâtiment concernant la tension des garde-corps en câbles est que lorsqu'une charge concentrée de 200 livres est appliquée perpendiculairement à la travée médiane du câble, le câble ne doit pas dévier de plus de 4 pouces de sa position tendue. En termes pratiques, cela signifie que vous devriez pouvoir appuyer fermement sur le câble avec votre pouce au milieu de la travée et ressentir une résistance solide avec seulement une déviation minimale (environ 1 pouce de jeu à mi-portée pour un espacement intermédiaire standard de 4 pieds). Un câble qui dévie de 3 pouces ou plus sous une pression ferme du pouce est sous-tendu et doit être resserré davantage.

La surtension constitue également un problème sérieux. Une tension excessive exerce des charges de flexion sur les poteaux d'extrémité qui peuvent déformer le poteau, tirer les attaches de la plaque de base et contraindre le câble au-delà de sa charge de travail nominale. Nos ingénieurs d'usine recommandent de cibler un câble tendu qui présente une déflexion à mi-portée d'environ 1 pouce sous environ 50 livres de force appliquée, ce qui correspond bien au respect de l'exigence de déflexion de 200 livres et 4 pouces de l'IRC.

La séquence de tension

• 1Commencez à tendre le câble inférieur du parcours. Le câble inférieur, le plus proche de la surface du pont, est le plus visible et constitue la référence visuelle pour tous les câbles situés au-dessus.
• 2À l'aide d'une clé hexagonale ou d'une clé sur le raccord du tendeur à l'extrémité du poteau, tournez le raccord dans le sens des aiguilles d'une montre (filetage standard à droite). Chaque tour complet tire environ 1/16 de pouce de câble à travers le raccord et augmente la tension. Travaillez par incréments de 2 à 3 tours, puis vérifiez la déflexion à mi-portée.
• 3Ne tendez pas complètement un câble à la fois jusqu'aux spécifications finales avant de passer au suivant. Au lieu de cela, tendez chaque câble à environ 50 pour cent de la cible, puis revenez de bas en haut, en ajoutant progressivement de la tension. Cela répartit uniformément la charge sur les poteaux d'extrémité et empêche les poteaux d'être désaplombés par des charges de tension concentrées.
• 4Une fois que la tension initiale de 50 % est passée sur tous les câbles, laissez-les se détendre pendant 10 à 15 minutes. Le nouveau câble subira un étirement initial lorsque les brins seront placés sous charge. Ceci est normal et attendu avec les constructions 1x19 et 7x7.
• 5Après la période de relaxation, effectuez une deuxième passe de tension sur tous les câbles, en vérifiant la déflexion à mi-portée sur chacun et en ajoutant la tension nécessaire pour obtenir la déflexion cible.
• 6Vérifiez l'aplomb de tous les poteaux d'extrémité après la tension finale. Si un poteau a été légèrement tiré hors d'aplomb à cause de la tension du câble, cela indique soit un montage sous-conçu du poteau, soit une tension excessive. Si le poteau est hors d'aplomb de plus de 1/8 de pouce, relâchez légèrement la tension et examinez la connexion de montage.
• 7Appliquez un dernier serrage sur le raccord de la borne de départ au niveau du poteau d'extrémité opposé pour confirmer que le raccord est bien en place et verrouillé.

Application d'un composé frein-filet

Une fois que tous les câbles sont à la tension finale, appliquez une petite goutte de composé frein-filet de résistance moyenne (comme du Loctite bleu) sur le filetage exposé de chaque raccord tendeur, là où il dépasse à travers la plaque ou le support de montage du poteau. Cela empêche les vibrations et les cycles thermiques de desserrer progressivement le tendeur au fil du temps. N'utilisez pas de frein-filet à haute résistance (rouge) sur les tendeurs de câble ; il faut pouvoir retendre les câbles lors du contrôle annuel sans détruire le raccord.

Installation du rail supérieur

Avec tous les câbles sous tension finale, vous pouvez maintenant installer le rail supérieur. Pour un rail supérieur à capuchon en bois sur des poteaux en acier inoxydable, positionnez le capuchon en bois sur le dessus des poteaux et fixez-le avec des vis en acier inoxydable enfoncées depuis le dessous de la plaque de capuchon de poteau à travers le dessus du poteau et dans le capuchon en bois. Pour un rail supérieur entièrement en acier inoxydable, les clips de rail ou les supports de canal doivent déjà avoir été positionnés sur les poteaux lors de la phase de post-installation. Faites glisser le rail supérieur dans les clips et fixez-le conformément aux instructions relatives au matériel du clip.

Le rail supérieur doit être continu ou joint avec des connecteurs d'épissure appropriés partout où une longueur dépasse la longueur de la pièce unique du rail supérieur. Les joints bout à bout sans connecteurs d’épissure ne sont pas acceptables sur une main courante structurelle. Notre usine fournit des connecteurs d'épissure spécialement conçus pour nos profilés de rail supérieur qui maintiennent une sensation de surface continue et une intégrité structurelle entre les joints.

Liste de contrôle d'inspection finale

Avant de considérer l’installation terminée, effectuez une inspection finale systématique à l’aide de cette liste de contrôle. Nos systèmes de garde-corps de terrasse sont conçus pour passer l'inspection lorsqu'ils sont installés conformément à nos spécifications, et remplir cette liste de contrôle avant l'arrivée de l'inspecteur en bâtiment évitera l'échec des inspections.

• Confirmez que toutes les bases de poteaux sont entièrement fixées avec toutes les attaches spécifiées ; aucun boulon manquant
• Vérifiez que chaque poteau est d'aplomb à moins de 1/8 de pouce sur toute la hauteur du poteau.
• Testez la déflexion du câble au milieu de la portée de chaque câble ; maximum 1 pouce sous une pression ferme du pouce à une portée de 4 pieds
• Essayez de faire passer une sphère de 4 pouces à travers chaque ouverture de câble dans le remplissage ; la sphère ne devrait pas passer
• Mesurez la hauteur totale du garde-corps depuis la surface de la terrasse jusqu'au sommet du rail supérieur ; doit répondre aux exigences locales de hauteur minimale
• Vérifiez la hauteur du câble inférieur à partir de la surface du pont ; doit être de 3 pouces maximum pour éviter qu'une sphère de 4 pouces ne passe sous le câble inférieur
• Vérifiez que tous les raccords de bornes ont un composé frein-filet appliqué.
• Appliquez un nettoyant de surface en acier inoxydable sur tout le matériel et les câbles pour éliminer toute trace d'huile de doigt d'installation et de limaille métallique.
• Coupez toute queue de câble dépassant des raccords de borne au ras de la face du raccord à l'aide d'un coupe-câble en acier inoxydable ; laisser des extrémités de câble brutes et coupantes est un problème de sécurité et d'esthétique

Pourquoi l’entretien continu de votre garde-corps en câbles est-il important et comment le faites-vous ?

L’un des avantages les plus convaincants de nos systèmes de garde-corps en câbles est qu’ils nécessitent beaucoup moins d’entretien que les alternatives en bois ou en métal peint. Cependant, peu d’entretien ne signifie pas zéro entretien. Un système de garde-corps à câbles correctement entretenu protège son intégrité structurelle, conserve son attrait visuel et fournit des décennies de service sûr et fiable. Comprendre les exigences de maintenance avant l'installation permet de définir des attentes réalistes en matière de propriété et de protéger votre investissement dans unVionta Métalsystème.

Protocole d'inspection annuelle

Chaque système de garde-corps en câbles doit faire l'objet d'une inspection formelle au moins une fois par an, idéalement au début de la saison chaude, avant que la terrasse ne soit soumise à une utilisation intensive. Lors de cette inspection annuelle, examinez les éléments suivants :

• Tension du câble : appuyez fermement sur chaque câble au milieu de la portée et vérifiez que la déviation est toujours inférieure à 1 pouce. Si les câbles se sont desserrés au cours de l'hiver (ce qui est courant lorsque la structure du pont s'affaisse et que le câble subit un cycle thermique), retendez chaque câble selon les spécifications à l'aide des raccords de tension hexagonaux.
• Raccords de borne : vérifiez que tous les raccords sans sertissage restent complètement engagés et que le frein-filet n'est pas défectueux. Un raccord qui a reculé même d'un tour complet réduit considérablement la force de maintien.
• Connexions de base de poteau : vérifiez toutes les connexions à tire-fond ou à boulons traversants à chaque base de poteau. Les mouvements de la terrasse et le tassement du bois peuvent provoquer le desserrage des fixations avec le temps, en particulier au cours des deux à trois premières années suivant l'installation.
• État de la surface du câble : examinez le câble à la recherche de signes de rouille, ce qui indique une contamination de la surface plutôt qu'une corrosion de l'acier inoxydable 316 lui-même. Les taches de rouille superficielles sur un câble en acier inoxydable 316 proviennent de particules de fer contaminantes, généralement provenant d'outils électriques utilisés à proximité, et non de la corrosion de l'alliage du câble lui-même.
• Aplomb du poteau : vérifiez à nouveau que tous les poteaux restent à moins de 1/8 de pouce de l'aplomb. Une inclinaison progressive du poteau indique soit une connexion de base qui s'est desserrée, soit un mouvement de la charpente du pont ; recherchez et corrigez la cause profonde avant de retendre les câbles.

Nettoyage et entretien des surfaces

L'acier inoxydable 316 de nos produits de garde-corps en câbles développe une couche d'oxyde passive naturelle qui résiste à la corrosion. Pour maintenir cette protection et conserver l'aspect optimal de la surface, nettoyez les câbles et le matériel deux à quatre fois par an selon votre environnement :

• Essuyez toutes les surfaces des câbles et du matériel avec un chiffon en microfibre imbibé d'un nettoyant dédié à l'acier inoxydable ou d'une solution diluée de savon à vaisselle doux et d'eau.
• Essuyez toujours dans le sens du câblage du câble et du grain métallique, et non dans le sens traversant. L'essuyage dans le sens du grain avec un matériau abrasif crée des rayures visibles.
• Rincer à l'eau claire après le nettoyage et sécher avec un chiffon propre.
• Dans les environnements côtiers fortement exposés au sel, nettoyez mensuellement pendant la haute saison et appliquez une légère couche de spray protecteur pour acier inoxydable après chaque nettoyage.
• N'utilisez jamais de laine d'acier, de nettoyants contenant du chlorure ou de tampons abrasifs sur les surfaces des garde-corps en câbles en acier inoxydable.

Évaluation des composants à long terme

Le câble en acier inoxydable 316 utilisé dans nos systèmes a une durée de vie nominale qui dépasse la durée de vie de la plupart des structures de terrasse résidentielles lorsqu'il est correctement entretenu. Cependant, les ferrures, les capuchons en bois du rail supérieur et les fixations de montage sur poteau peuvent atteindre la fin de leur durée de vie avant le câble lui-même. Au bout de 10 ans, effectuez une inspection plus détaillée de tous les composants matériels filetés, en vérifiant l'usure des filetages ou les piqûres de corrosion dans les corps des raccords. Des raccords de remplacement de notre usine sont disponibles et rétrocompatibles avec tous les poteaux et câbles précédemment installés, ce qui signifie qu'une mise à jour du système à long terme ne nécessite pas le remplacement de l'ensemble de l'installation.

Conclusion : Construire une balustrade de terrasse qui dure toute une vie

L'installation d'un garde-corps en câbles de terrasse est un projet qui récompense une planification minutieuse, des matériaux de qualité et une exécution méthodique. Depuis la disposition initiale et la post-installation en passant par l'acheminement des câbles, la tension et l'inspection finale, chaque étape s'appuie sur la précédente. Lorsqu'il est effectué correctement, le résultat est un système de garde-corps qui est à la fois sûr, visuellement exceptionnel, conforme au code et suffisamment durable pour servir pendant toute la durée de vie de la structure de terrasse qu'il protège.

Tout au long de ce guide, vous avez vu comment chaque composant de nos systèmes àVionta Métalest conçu pour fonctionner ensemble : le câble en acier inoxydable 316 de qualité marine, les profils de poteaux carrés et ronds dimensionnés avec précision, le matériel terminal sans sertissage et serti, et les systèmes de base à montage en surface et à montage sur façade. Notre usine conçoit ces composants comme un système et non comme des pièces individuelles. C'est pourquoi ils s'installent plus rapidement, se tendent de manière plus constante et fonctionnent mieux à long terme que les assemblages construits à partir de composants provenant de plusieurs fournisseurs.

Que vous soyez un propriétaire entreprenant un projet de week-end ou un entrepreneur professionnel construisant plusieurs terrasses par semaine, notre équipe d'assistance technique est disponible pour vous aider à spécifier les bons composants pour la géométrie spécifique de votre terrasse, à confirmer la conformité au code de votre juridiction et à résoudre tout problème d'installation que vous rencontrez. Nous soutenons chaque composant que nous fabriquons avec le soutien direct de l'usine, et nous mesurons notre succès non pas par la vente mais par la qualité de l'installation permise par nos produits.

À quoi ressemble un superbe garde-corps en câble lorsque toutes ces étapes sont réunies ? Cela ressemble à des lignes horizontales épurées disparaissant dans une vue parfaite. Cela ressemble à une balustrade qui passe chaque inspection du premier coup. Cela ressemble à une terrasse dont votre famille profitera pendant 30 ans sans une seule panne de composant. C'est la norme à laquelle notre usine impose chaque produit, et c'est le résultat que tout installateur qui suit ce guide devrait s'attendre à obtenir.
